Mitra LED 480 - oprawy produkowane w zakładach ELGO. Przeznaczone były do oświetlenia obiektów przemysowych - hal fabrycznych, powierzchni magazynowych, obiektów otwartych, itp. Oprawy w zależności od wybranej konfiguracji, są typu otwartego lub zamkniętego i wykorzystują elektroluminescencyjne źródła światła.
Budowa:
Oprawa została wykonana jako dwuelementowy korpus. Komora osprzętu była w kształcie prostopadłościanu i jej zasadnicza część została wykonana jako użebrowany (poprawa oddawania ciepła) profil aluminiowy. Wewnątrz umieszczona została płyta ze wszystkimi urządzeniami elektrycznymi. Od boków, komora osłonięta była dwoma płytkami odlewanymi z aluminium. Na jednej z nich znajdował się również filtr wyrównujący ciśnienie między wnętrzem oprawy a otoczeniem, niezasysający nieczystości z otoczenia. Poniżej znajdowała się tłoczona z aluminium komora optyczna, która po części realizowała rolę odbłyśnika (w oprawach LED ma to mniejsze znaczenie). Wewnątrz znajdował się panel z diodami LED o symetrycznym rozsyle światłości. Od dołu, w zależności od modelu, mogła pozostać otwarta, być zamykana przy pomocy szyby ze szkła hartowanego osadzonej w obręczy mocującej, lub oprócz szyby hartowanej posiadać również siatkę ochronną. Obie komory połączone zostały ze sobą za pomocą wstawki tłoczonej z blachy aluminiowej. U szczytu komory osprzętu standardowo znajdowały się dwa otwarte haki, umożliwiające zawieszenie oprawy, jednak producent przewidywał również inne sposoby mocowania (np. śruby).
Oprawy należące do rodziny Mitra LED 480:
| Model: | Źrodła światła — Typ ⠀///⠀ Kąt rozsyłu: | Ilość diod ⠀///⠀ Moc oprawy: | Temperatura barwowa: | Łączny strumień świetlny diod: | Klasa ochronności: | Zabezpieczenie oprawy: |
|---|---|---|---|---|---|---|
/lub/ Zamknięta szybą hartowaną /lub/ Zamknięta szybą hartowaną z siatką ochronną | ||||||
/lub/ Zamknięta szybą hartowaną /lub/ Zamknięta szybą hartowaną z siatką ochronną | ||||||
Galeria zdjęć

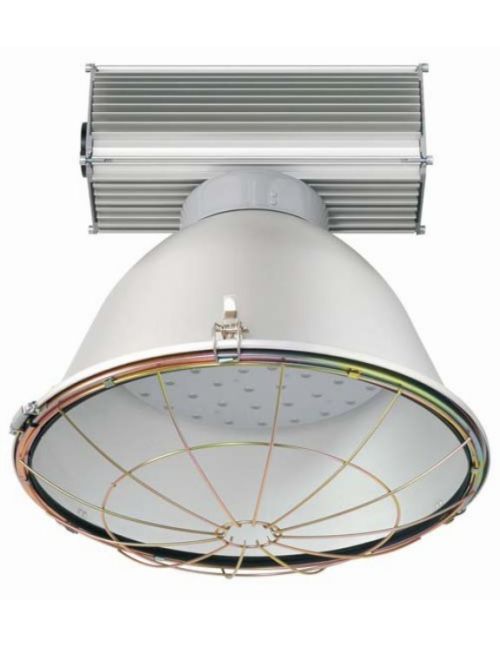

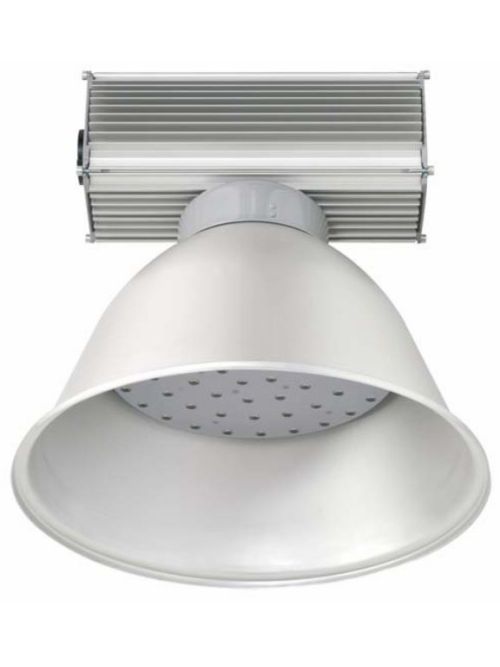

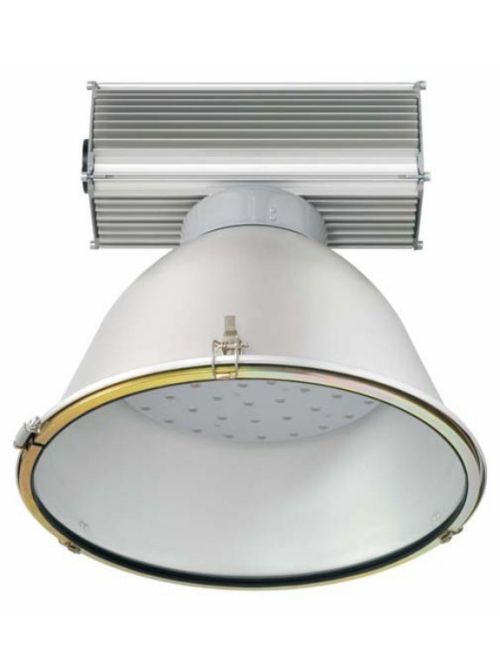

Wygląd katalogowy:
.jpg)
.jpg)
